张欣  胡若谷  焦倩茹 李越阳

 中国建筑标准设计研究院有限公司

1 鸟瞰效果图

2 总平面图

场馆的设计出发点在于专门服务残疾人运动员及观众，真正从残疾人运动员和观众的实际需求出发，从场地规划、建筑设计、设施设备、标识系统等不同方面综合考虑符合各类残疾人的训练、参赛、观赛等的不同功能需求，并归纳分析得出各类体育场馆的无障碍设计策略。

无障碍设计首先是从人的实际需求出发，考虑场馆的服务人群主要分为运动员和观众两大人群，其中运动员包括残奥冰球运动员和轮椅冰壶运动员，观众包括残疾人观众、老年人观众、孕妇观众及其他观众，人群行为包括训练、参赛、观赛和生活。设计需要思考各类人群在使用建筑的不同行为过程中可能会遇到的障碍，考虑有障碍人群对不同空间的使用需求。

作为全国唯一专门服务于残疾人的冰上运动体育场馆，项目需要发挥引领性的作用，不仅要满足一般性的无障碍设计，更需要高于标准的人性化优化设计。通过对使用人群日常行为的分析，研究人员发生各类行为时的人体尺度和行为模式，思考需要提供无障碍设计的各个方面及优化细节。从场地规划、空间布局、流线组织、设施设备、标识系统、避险避难六大体系开展设计，总结出通用的无障碍设计策略，以及针对此体育场馆特有的无障碍设计策略，为运动员的训练参赛、生活辅助等打造全面的人性化环境。

4 出入口

场馆的西侧、东侧设置供残疾人观众使用的轮椅坡道；综合楼北侧设置供运动员使用的轮椅坡道，起坡前设置提示盲道。坡面平整、防滑、无反光，设置无障碍标识。西侧主坡道作为观众主入口，会有大量人群同时进入，该坡道纵向坡度为1:20，轮椅使用者可自行上坡，无需他人帮助；并在坡道两侧设双层扶手。上层高度为900mm，下层高度为700mm，可以同时满足正常人与坐轮椅人的抓握高度需求。栏杆扶手材质设计为木质，较金属扶手摩擦力更大，且材质温暖，更为舒适。栏杆外挂玻璃栏板为安全玻璃，确保使用人群的安全。所有的扶手下方挡台采用圆角设计，防止尖角对轮椅使用者产生伤害（图5）。

5 轮椅坡道

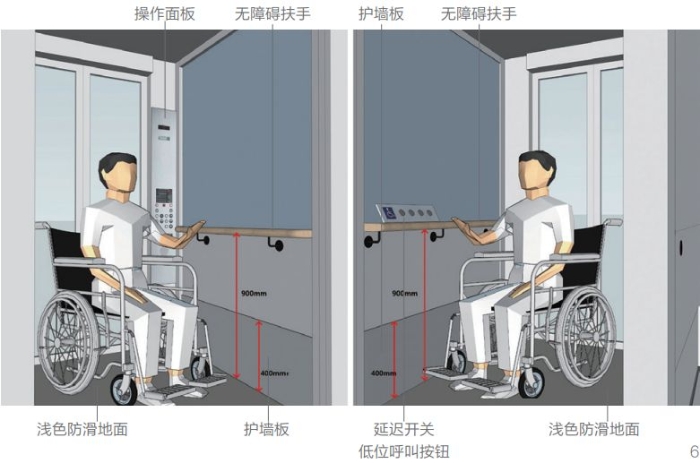

轿厢的三面壁上设高900mm扶手。轿厢内部的设计与安装要避免造成伤害，不存在尖角或凸出物。轿厢内三面采用镜面不锈钢，可将轿厢环境尽收眼底。轮椅进出时，能通过镜面观察周围情况，进退自如。轿厢操纵盘布置在进入轿厢时的右侧轿壁，主操控盘的轿厢斜对角位置设置残疾人轿厢操纵盘，使残疾人进入轿厢后无需再转身按键（图6）。

6 电梯

7 侯梯厅

8 卫生间

卫生器具设置安全抓杆。对于扶手的抓杆形式，设计研究人体坐姿情况下的手臂前伸距离，以及从轮椅到坐便器的动作过程所需要抓握的位置及高度。将传统的L形抓杆进行了优化设计，考虑起身后的抓握，优化为U形抓杆，再转变为更省力的斜U形抓杆（图9）。

9 卫生间扶手优化

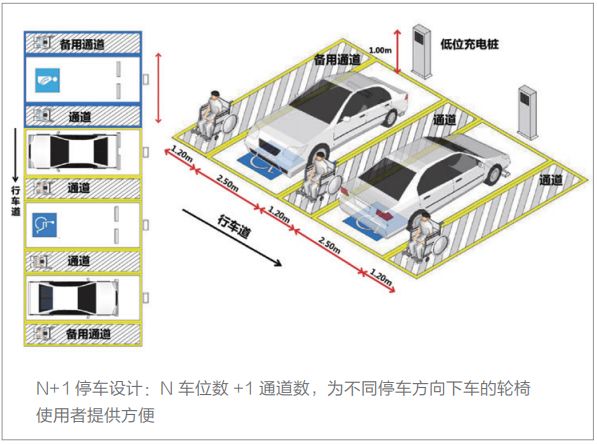

10 双通道设计

由于冰壶比赛冰面清洁要求较高，经过对国家冰壶队的调研发现，存在生活轮椅与比赛轮椅混用的情况，在进入冰面之前，需要花费很多时间对轮椅进行细致的清洁，效率过低。因此，在运动员入口处加设一个轮椅换乘厅，方便运动员将生活轮椅直接换成比赛轮椅，免除反复清洁的环节，提高比赛训练效率。

11 冰球运动员更衣室平面图

12 冰壶运动员更衣室平面图

13 淋浴间

冰球馆承载比赛功能，在冰球馆二层四周设置200个无障碍坐席，将比赛球场围绕在中心，分12个区，每个区域配有独立出入口和无障碍卫生间，不与普通观众共用出入口，保证残疾人观众的疏散安全，避免与普通观众造成流线交叉，相互干扰（图14）。

14 流线分流

15 陪同坐席成对布置（左）和陪同坐席灵活布置（右）

16 室外亚安全区

国家残疾人冰上运动比赛训练馆是集功能复合、绿色生态、科技创新、人文关怀、开放共享为一体的专项体育场馆，同时又是残疾人体育精神的归宿所在。因此，设计创作过程中，充分考虑残疾人体育的发展趋势，突出人性化无障碍设计，为国家冰上项目队备战冬残奥会提供更好的保障，成为展示我国残疾人事业发展的重要窗口。
