装配式建筑“先进成熟适用新技术”介绍：装配整体式混凝土剪力墙结构体系

教务部 2022-03-28

中国建筑学会建筑产业现代化发展委员会针对企业提交的新技术成果，经征询专家意见，共推出21项先进成熟适用新技术，编辑并形成了《装配式建筑“先进成熟适用新技术”汇编（第一批）》，供各会员单位和业界企业学习借鉴与推广应用。

现分期对21项新技术做详细介绍，本期介绍的是：装配整体式混凝土剪力墙结构体系。

装配整体式混凝土剪力墙结构体系

推荐单位：遴选专家组推荐

1.技术内容

装配整体式混凝土剪力墙结构体系（简称装配整体式剪力墙结构）是指全部或部分剪力墙采用预制墙板，并与叠合楼板、楼梯及阳台等混凝土预制构件，通过后浇混凝土、水泥基灌浆料等可靠连接方式形成整体的混凝土剪力墙结构体系。

装配整体式剪力墙结构是近年来我国装配式住宅建筑中应用最多、发展最快的结构体系。其特点是全部或部分剪力墙采用预制，楼板采用叠合板，剪力墙竖向钢筋采用套筒灌浆连接，边缘构件采用现浇混凝土连接方式。如图1所示。

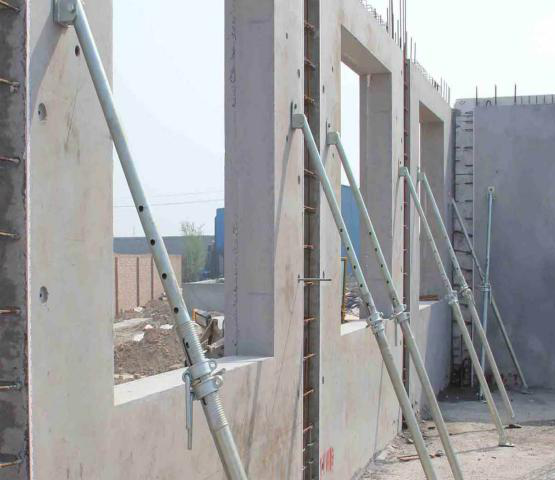

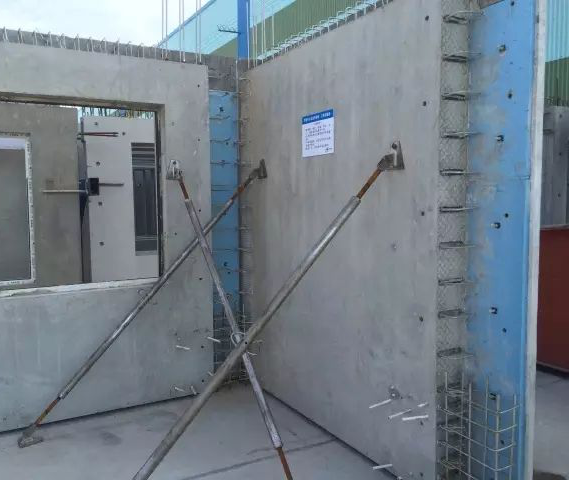

图1 装配整体式剪力墙结构体系示意图

装配整体式剪力墙结构中剪力墙预制构件应沿建筑的两个方向布置，剪力墙截面宜简单、规则，门窗洞口宜上下对齐、成列布置，一般要求地下室和底部加强部位宜采用现浇混凝土。预制剪力墙之间的竖向接缝一般位于结构边缘构件部位，该部位采用现浇方式与预制墙板形成整体，预制墙板的水平钢筋在后浇部位实现可靠连接或锚固；预制剪力墙水平接缝位于楼面标高处，水平接缝处钢筋可采用套筒灌浆连接、浆锚搭接连接或在底部预留后浇区内搭接连接的形式。该结构体系主要用于高层住宅，整体受力性能与现浇剪力墙结构相当，按“等同现浇”设计原则进行设计。

2.技术指标

装配整体式剪力墙结构应符合国家现行标准《装配式混凝土建筑技术标准》GB/T 51231、《装配式混凝土结构技术规程》JGJ 1的有关规定，同时也应符合国家现行标准《混凝土结构通用规范》GB 55008、《混凝土结构设计规范》GB 50010、《混凝土结构施工规范》GB 50666、《混凝土结构工程施工质量验收规范》GB 50204、《建筑抗震设计规范》GB 50011、和《高层建筑混凝土结构技术规程》JGJ 3的有关规定。《装配式混凝土建筑技术标准》GB/T 51231中将装配整体式剪力墙结构的最大适用高度比现浇结构适当降低。装配整体式剪力墙结构的高宽比限值，与现浇结构基本一致。

3.技术优势

1. 装配整体式剪力墙结构构件主要采用工厂预制，能够实现标准化和规模化生产，大量减少现场湿作业，便于工程质量控制与管理，可以大幅度提高建筑工程质量与品质。

2. 装配整体式剪力墙结构构件在现场采用装配的施工工艺和工法，减少了现场支模、浇筑及养护时间，能够提高施工速度、减少施工强度，提高生产效率、减少施工工期。

3. 由于预制构件工厂生产，可实现减少现场施工垃圾、节约建筑用材，也可减少施工现场噪声、扬尘等对环境的污染。

4.适用范围

装配整体式剪力墙结构是目前技术最成熟、应用最广泛的一种装配式混凝土结构体系，主要适用于抗震设防烈度为6~8度区的多、高层住宅建筑。

5.工程实例

目前在工程项目中得到广泛应用。

来源：建筑产业现代化发展委员会
